某小型數據中心 6kVA UPS電源 外接電池組續航擴展方案

一、場景需求

• 負載情況：5 臺服務器（總功率約 3000W）、2 臺網絡交換機（300W）、1 臺存儲設備（500W），合計負載功率 3800W，需在市電中斷后維持30 分鐘供電，保障數據安全保存與設備正常關機。

• UPS 選型：科華 YTR1106L（6kVA/4.8kW 在線式 UPS電源，標準機內置電池續航約 8 分鐘，無法滿足需求，需外接電池組）。

二、電池配置方案

1. 電池參數計算：

• 已知：UPS電源 功率因數 0.8，逆變器效率 0.85，負載功率 3800W，備用時間 0.5 小時（30 分鐘）。

• 公式：電池總?cè)萘?(Ah) = (負載功率 W × 備用時間 h) ÷ (電池標稱電壓 V × 逆變器效率)。

• 科華 YTR1106L 外接電池組電壓為96V（需 12V 電池 8 節串聯，即 8S1P），代入計算：
  電池容量 = (3800W × 0.5h) ÷ (96V × 0.85) ≈ 1900 ÷ 81.6 ≈ 23.3Ah。

• 實際配置：選用 12V/38Ah 閥控式鉛酸蓄電池（如科華 6-GFM-38），8 節串聯組成 96V/38Ah 電池組（容量冗余系數 1.6，確保續航達標）。

2. 硬件清單：

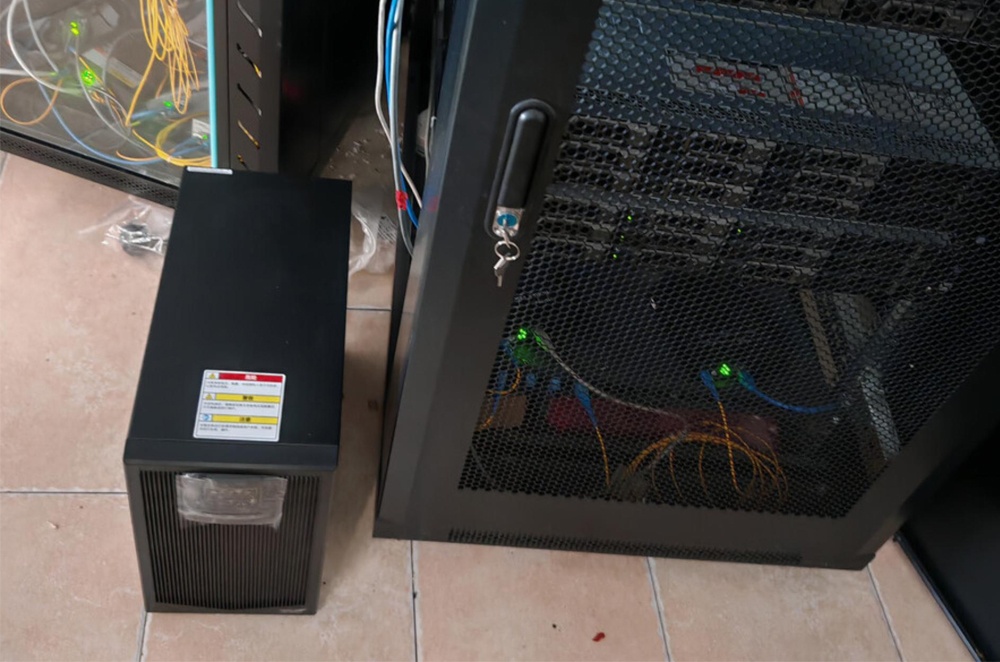

• 主設備：科華 YTR1106L 在線式 UPS 主機（1 臺）；

• 電池組：12V/38Ah 蓄電池（8 節，品牌與主機一致，避免兼容性問題）；

• 輔助配件：電池柜（1 個，容納 8 節電池，帶散熱孔）、電池連接線（16mm2 銅芯電纜，正負極區分）、電池開關（1 個，便于維護斷電）。

三、實施步驟

1. 安裝前準備：

• 環境檢查：電池柜放置于 UPS 主機旁，距離≥50cm，通風良好，避免陽光直射，地面承重≥150kg/m2（電池組總重約 120kg）；

• 安全防護：佩戴絕緣手套、護目鏡，使用絕緣工具，確保市電輸入已斷開。

2. 電池組連接：

• 串聯接線：將 8 節電池按 “+→-” 依次串聯，首節電池負極接 UPS 電池輸入端負極，末節電池正極接 UPS 電池輸入端正極，中間節點用跨接線連接（扭矩扳手固定，確保接觸緊密，防止發熱）；

• 極性檢測：用萬用表測量電池組總電壓（應為 96V±2V），確認正負極無誤后連接至 UPS 主機電池接口。

3. UPS 參數設置：

• 開機后通過 UPS 面板 LCD 菜單進入 “電池設置”，將 “電池類型” 設為 “外接電池”，“電池容量” 設為 38Ah，“放電終止電壓” 設為 82V（12V 電池單節終止電壓 10.25V×8 節）；

• 啟用 “低電量自動關機” 功能，設置電池容量降至 20% 時觸發告警，15% 時通過 RS232 接口發送關機指令至服務器。

4. 測試驗證：

• 帶載測試：連接所有負載設備，啟動 UPS，確認輸出電壓穩定（220V±1%），負載率顯示約 79%（3800W/4800W），處于正常范圍；

• 斷電模擬：斷開市電輸入，UPS 切換至電池供電，記錄續航時間（實際測試 35 分鐘，滿足 30 分鐘需求），同時檢查服務器是否接收關機信號并自動保存數據。

四、應用價值

• 續航保障：通過外接 38Ah 電池組，將原 8 分鐘續航提升至 35 分鐘，為關鍵設備提供充足的應急處理時間；

• 安全可靠：在線式雙轉換技術確保零切換時間，電池組獨立放置于機柜內，避免電解液泄漏風險，適配科華原廠電池管理系統（BMS），延長電池壽命至 5 年以上；

• 成本優化：相比直接采購大容量 UPS 主機，外接電池組方案節省約 40% 成本，且未來可通過增加電池節數（需匹配 UPS 支持*大電壓）進一步擴展續航。

五、注意事項

• 電池組需每季度檢查單體電壓（12.1-13.0V 為正常浮充狀態），每年進行一次容量放電測試；

• 更換電池時需整體更換 8 節，禁止新舊電池混用，避免單體電壓不平衡導致充放電異常；

• 雷雨季節需配合防雷接地裝置（接地電阻≤4Ω），防止雷擊損壞 UPS 及電池組。
